YX741X可調式減壓穩壓閥-隔膜式可調式減壓穩壓閥-活塞式可調式減壓穩壓閥-水力控制閥
更新：2022/11/30 10:34:07??????點擊：
- 品牌：???上海工開閥門
- 型號：???YX741X-16Q
產品介紹
YX741X可調式減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

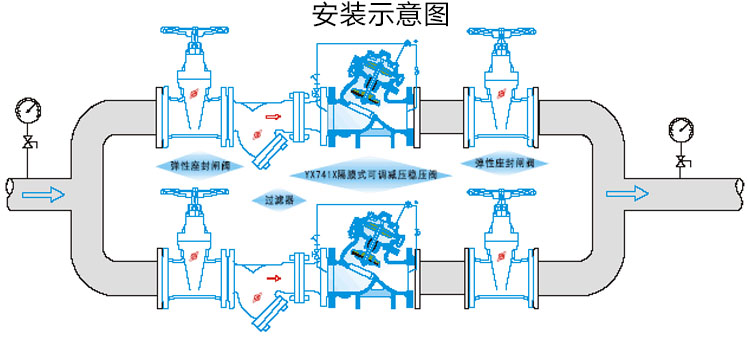

YX741X可調式減壓穩壓閥，一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
YX741X可調式減壓穩壓閥工作原理：
當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
YX741X可調式減壓穩壓閥主要性能規范
| 型號 | 公稱壓力Mpa | 試驗壓力Mpa | 出口壓力Mpa | 工作溫度℃ | 適用介質 | |
| 殼體 | 密封 | |||||
| YX741X-10 | 1.0 | 1.5 | 1.1 | 0.1-0.8 | 橡膠密封≤80℃ | 水，液體 |
| YX741X-16 | 1.6 | 2.4 | 1.76 | 0.1-1.2 | ||
| YX741X-25 | 2.5 | 3.75 | 2.75 | 0.2-1.6 | ||

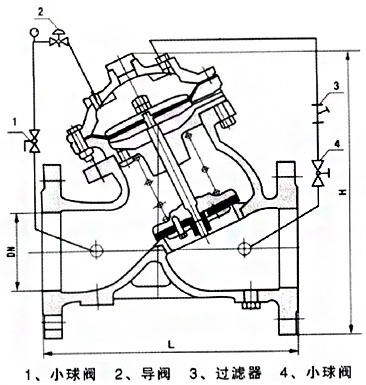

YX741X可調式減壓穩壓閥外形結構尺寸
| 通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 215 | 240 | 290 | 335 | 360 | 450 | 540 | 610 | 640 | 700 | 780 | 810 | 900 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1118 | 1218 | 1256 | 1600 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
