不銹鋼氨用截止閥J41B-25P-法蘭式氨氣截止閥-明桿氨用截止閥
更新：2023/3/3 11:01:17??????點擊：
- 品牌：???上海工開閥門
- 型號：???J41B-25P
產品介紹
J41B明桿氨用截止閥，不銹鋼氨用截止閥，J41B-25P，法蘭式氨氣截止閥，明桿氨用截止閥，氨氣截止閥，J41B明桿氨用截止閥采用成形聚四氟乙烯/柔性石墨作為動密封填料，由填料壓蓋提供初始密封，當發生磨損引起的動密封泄漏時，可用填料壓蓋螺母進行調整，適用于大多數高中壓非腐蝕性流體輸送場合。
J41B明桿氨用截止閥適于溫度-40~+150℃的氨、氨液介質的管路及液化氣管路上作啟閉作用。主要適用于冷凍、制冷、化工、石油、食品、冶煉、液化氣等單位使用。
氨用截止閥特點：
1、采用 PTFE（F）或 巴氏合金 （B）制品作密封面,填料為復合軟成形填料（PTFE+丁晴橡膠+彈簧），上密封也為軟材質，密封性能較好。
2
、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用 ，并可帶壓更換 復合軟成形填料 。
3、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥桿提到最高點上密封起作用。
J41B明桿氨用截止閥主要性能規范
| 零件名稱 | 閥體、閥蓋 | 密封圈 | 填料 | 填料壓蓋 | 閥桿 | 墊片 |
| J41B-25C | 鑄鋼 | 巴氏合金 | 聚四氟乙烯 | 碳鋼 | 聚四氟乙烯 | |
| J41B-25Z | 灰鑄鐵 | |||||
| J41B-25P | 不銹鋼 | 不銹鋼 | ||||
| J41F-25Z | 灰鑄鐵 | 碳鋼 | ||||
| 公稱壓力PN（MPA） | 試驗壓力PS（MPa） | 適用介質 | 適用溫度（℃） | |
| 2.5 | 3.8 | 氨氣、氨液等NH3 | 巴氏合金-40℃+150℃ | 四氟-40℃+200℃ |

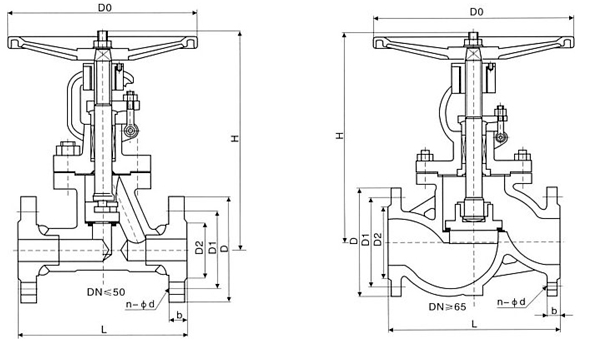

J41B明桿氨用截止閥結構尺寸
| DN | L | H | D | D1 | D2 | b | F | Z-d |
| 25 | 160 | 285 | 115 | 85 | 65 | 16 | 2 | 4-#14 |
| 32 | 180 | 300 | 135 | 100 | 78 | 18 | 2 | 4-#18 |
| 40 | 200 | 320 | 145 | 110 | 85 | 18 | 2 | 4-#18 |
| 50 | 230 | 380 | 160 | 125 | 100 | 20 | 3 | 4-#18 |
| 65 | 290 | 420 | 180 | 145 | 120 | 22 | 3 | 8-#18 |
| 80 | 310 | 450 | 195 | 160 | 135 | 22 | 3 | 8-#18 |
| 100 | 350 | 520 | 230 | 190 | 160 | 24 | 3 | 8-#23 |
| 125 | 400 | 558 | 270 | 220 | 188 | 28 | 3 | 8-#25 |
| 150 | 480 | 750 | 300 | 250 | 218 | 30 | 3 | 8-#25 |
| 200 | 600 | 950 | 360 | 310 | 278 | 34 | 3 | 12-#25 |
| 250 | 650 | 1050 | 425 | 370 | 332 | 36 | 3 | 12-#30 |
| 300 | 750 | 1120 | 485 | 430 | 390 | 40 | 3 | 16-#30 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
