ES鐘型浮子式疏水閥-ESH10W鐘型浮子式蒸汽疏水閥-ES8BF倒吊桶式疏水閥CS15H
更新：2024/1/23 11:03:32??????點擊：
- 品牌：???上海工開閥門
- 型號：???ES8B/ES8BW/ES8BF/ESH10/ESH10F/ES12N/CS15H/CS45H
產品介紹
ES鐘型浮子式疏水閥具有SCCV關閉系統，閥芯支架與特殊設計而成的“超級杠桿”相配合。閥芯在閥芯支架內是“自由浮動的”，避免了關閉時產生剛性碰撞。適用于低壓及中低量蒸汽冷凝水流動的設備。吊桶內部有水封和提升機構，故沒有蒸汽泄漏。吊桶頂部設有溢出排氣孔，可有效防止蒸汽汽鎖、空氣氣堵現象 （非凝結性的高溫空氣也可排除）。可承受高背壓（可達90%）。抗水擊。所有內件均固定在閥蓋上，易于在線保養維修。ES鐘型浮子式疏水閥/ESH10W鐘型浮子式蒸汽疏水閥/ES8BF倒吊桶式疏水閥/CS15H
“ES8BF-8”是日本miyawaki（宮協）的疏水閥產品型號。
按序解讀一下：
ES系列是用于低壓系統的倒吊桶疏水閥，閥體材質為鑄鐵，最高工作壓力為16bar，最高工作溫度為220℃。這個系列中有ES5、ES8、ES10與ES12四種；型號中的“B”是較特殊場合用的疏水閥，這種疏水閥加設了一個快速排除冷空氣的裝置，依靠雙金屬片控制裝置的開啟與關閉；F—為法蘭連接；生產商給這種疏水閥設定了三種最高工作壓差：5bar、8bar、16bar，你說的“第二個8”就是它的最高工作壓差。按這個型號可以到生產商提供的排水量圖表中查閱它在8bar以下的壓差所對應的排水量。
不過，國內仿制生產的這種疏水閥就不能用這個解讀去套用了，因?yàn)閲鴥?nèi)生產商沒有分得那么清，甚至有的生產商根本不知道宮協公司型號的含義。
產品型號ES8B、ES8BW、ES8BF、ESH10、ESH10W、ESH10F、ES12N、ES12NW、ES12NF、CS45H、CS15H

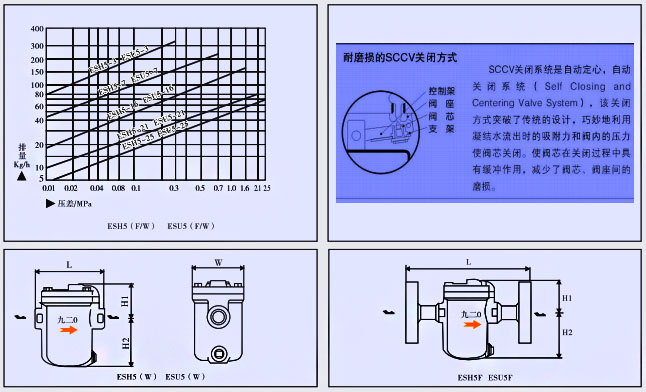

ES鐘型浮子式疏水閥結構特點：
1、SCCV關閉系統，閥芯、支架與特殊設計而成的“超級杠桿”相配合。閥芯在支架內是“自由浮動的”，避免了關閉時產生剛性碰撞。
2、吊桶內部有水封和提升機構，故沒有蒸氣泄漏。
3、吊桶頂部設有溢出排氣孔，可有效防止蒸汽氣鎖、空氣氣堵現象（非凝結性的高溫空氣也可排除）。
4、可承受高背壓，抗水擊，易于在線維修保養。
用途：適用于低壓及中低流量蒸汽管線、加熱設備。
ES鐘型浮子式疏水閥性能參數
| 產品型號 | 通徑(英寸) | 連接方式（標準） | 使用壓力范圍（Mpa） | 公稱壓力（Mpa） |
PMA/TMA (MPA/°C) |
殼體 材質 | 外形尺寸 | |||
| L | H1 | H2 | W | |||||||
| ES8B | 1/2~1 | 內螺紋 （Rc,NPT） | 0.01~2.5 | 2.5 4.0 | 1.7/260 2.6/399 | WCB | 135 | 65 | 110 | 100 |
| ES8BW | 承插焊 （GB,ANSI,JIS） | |||||||||
| ES8BF | 1/2~2 | 法蘭 （GB,ANSI,JIS） | 210 | |||||||
| ESH10 | 1/2~2 | 內螺紋 （Rc,NPT） | 0.01~2.5 | 270 | 100 | 134 | 120 | |||
| ESH10W | 承插焊 （GB,ANSI,JIS） | |||||||||
| ESH10F | 法蘭 （GB,ANSI,JIS） | |||||||||
| ES12N | 1/2~2 | 承插焊 （GB,ANSI,JIS） | 0.01~2.5 | 290 | 120 | 140 | 120 | |||
| ES12NW | 承插焊 （GB,ANSI,JIS） | |||||||||
| ES12NF | 法蘭 （GB,ANSI,JIS） | |||||||||
