船用三通溫度調節閥-自動調節器-溫控閥-調溫閥-LZF/LZFT/LHZG-船用溫控閥
更新：2022/9/14 10:45:57??????點擊：
- 品牌：???上海工開閥門
- 型號：???LZF/LZFT/LHZG
產品介紹
船用三通溫度自動調節器，簡稱LZF調溫器，主要用于船舶動力裝置中淡水和滑油系統的溫度自動調節，也適用于陸用柴油機，蒸汽輪機，燃?xì)廨啓C(jī)以及齒輪箱等其它動力機械裝置中冷卻和潤滑系統的溫度自動調節，可以提高熱能的利用率，改善動力裝置的經濟性。
LZF調溫器技術要求：
調溫器的時間常數不大于120S。
調溫器的相對泄露量不大于3%。
調溫器承受的大工作壓力是0.8Mpa。
在規定流量范圍內，調溫器的壓力損失不大于0.5Mpa。
調溫器滿足船用環境條件。
本產品執行標準 GB3456-92
訂貨型號說明：
L Z F □ - 65 - I（50～60℃）
I 安裝形式Type of mounting
65 公稱通徑DN(mm)
□ 空為鑄銅Copper
T為球墨鑄鐵Ductile Iron
F ：法蘭式Flang
G ：管螺紋接口Threaded port
ZG：為錐管螺紋接口Cone threaded port
Z ：為轉閥式Rotating
H ：為滑閥式Sliding
L ：蠟質感溫元件Wax element
LZF調溫器主要性能規范
| 型號 Type | 通徑 DN(mm) | 公稱壓力 pw(Mpa) | 推薦流量 suggest flow rate (m3/h) | 重量 Weight(kg) |
|---|---|---|---|---|
| LHZG-15 | 15 | 0.8 |
淡水 Fresh water 2～4， 滑油 Lub oil 1.5～3 |
2.5 |
| LHZG-20 | 20 | 0.8 |
淡水 Fresh water 3～5， 滑油 Lub oil 2～4 |
2.5 |
| LHZG-25 | 25 | 0.8 |
淡水 Fresh water 4～6， 滑油 Lub oil 3～5 |
2.5 |
| LHF-25 LHFT-25 | 25 | 0.8 |
淡水 Fresh water 4～6， 滑油 Lub oil 3～5 |
8 |
| LHF-32 LHFT-32 | 32 | 0.8 |
淡水 Fresh water 6～12， 滑油 Lub oil 4～8 |
8 |
| LHF-40 LHFT-40 | 40 | 0.8 |
淡水 Fresh water 12～44， 滑油 Lub oil 9～18 |
10 |
| LHF-50 LHFT-50 | 50 | 0.8 |
淡水 Fresh water 18～36， 滑油 Lub oil 13～26 |
12 |
| LHFT-65 | 65 | 0.8 |
淡水 Fresh water 30～50， 滑油 Lub oil 20～40 |
17 |
| LZF-40 | 40 | 0.8 |
淡水 Fresh water 12～24， 滑油 Lub oil 9～18 |
18 |
| LZF-50 LZFT-50 | 50 | 0.8 |
淡水 Fresh water 18～36， 滑油 Lub oil 13～26 |
19 |
| LZF-65 LZFT-65 | 65 | 0.8 |
淡水 Fresh water 30～60， 滑油 Lub oil 20～40 |
20 |
| LZF-80 LZFT-80 | 80 | 0.8 |
淡水 Fresh water 40～80， 滑油 Lub oil 30～60 |
22 |
| LZF-100 LZFT-100 | 100 | 0.8 |
淡水 Fresh water 65～130， 滑油 Lub oil 50～100 |
25 |
| LZF-125 LZFT-125 | 125 | 0.8 |
淡水 Fresh water 90～180， 滑油 Lub oil 70～140 |
32 |
| LZF-150 LZFT-150 | 150 | 0.8 |
淡水 Fresh water 120～240， 滑油 Lub oil 100～200 |
58 |
| LZF-200 LZFT-200 | 200 | 0.8 |
淡水 Fresh water 200～420， 滑油 Lub oil 150～320 |
62 |
LZF調溫器溫度調節范圍
| 溫度控制范圍分類 Temperature control sort | 溫度調節范圍 Temperature adjusting range |
| 10度范圍 10℃ Range | 20～30℃，25～35℃，30～40℃，35～45℃，40～50℃，45～55℃，50～60℃，55～65℃，60～70℃，65～75℃，70～80℃，75～85℃，80～90℃，85～95℃ |
| 15度范圍 15℃ Range | 20～35℃，25～40℃，30～45℃，35～50℃，40～55℃，45～60℃，50～65℃，55～70℃，60～75℃，65～80℃，70～85℃，75～90℃，80～95℃ |

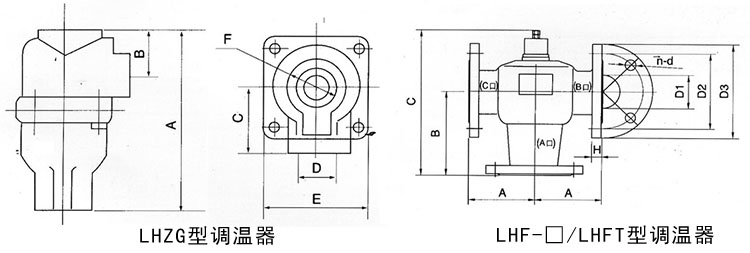

LZF調溫器主要結構尺寸
| 型號 Type | A | B | C | D | E | F |
| LHZG-15 | 160 | 46 | 52 | φ 15 | 80 | ZG1/2 G1/2 |
| LHZG-20 | φ 20 | ZG3/4 G3/4 | ||||
| LHZG-25 | φ 25 | ZG1" G1" |
| 型號 Type | A | B | C | D1 | D2 | D3 | H | n-d |
| LHF-25 LHFT-25 | 90 | 107 | 204 | 25 | 73 | 105 | 14 15 | 4-φ13 |
| LHF-32 LHFT-32 | 90 | 107 | 204 | 32 | 83 | 115 | 14 15 | 6-φ15 |
| LHF-40 LHFT-40 | 110 | 130 | 250 | 40 | 93 | 125 | 14 15 | 6-φ15 |
| LHF-50 LHFT-50 | 110 | 130 | 250 | 50 | 103 | 135 | 14 15 | 6-φ15 |
| LHFT-65 | 110 | 130 | 250 | 95 | 123 | 155 | 14 15 | 6-φ15 |
| 型號 Type | A | B | C | D1 | D2 | D3 | H | n-d |
| LZF40 | 110 | 160 | 190 | 40 | 93 | 125 | 6 | 15 |
| LZF50 | 110 | 160 | 190 | 50 | 103 | 135 | 6 | 15 |
| LZF65 | 110 | 160 | 190 | 65 | 123 | 155 | 6 | 15 |
| LZF80 | 140 | 195 | 210 | 80 | 138 | 170 | 8 | 15 |
| LZF100 | 140 | 200 | 240 | 100 | 158 | 190 | 8 | 15 |
| LZF125 | 158 | 230 | 285 | 125 | 183 | 215 | 10 | 15 |
| LZF150 | 180 | 278 | 365 | 150 | 208 | 240 | 12 | 15 |
| LZF200 | 183 | 289 | 415 | 200 | 273 | 310 | 12 | 17 |
