產品介紹

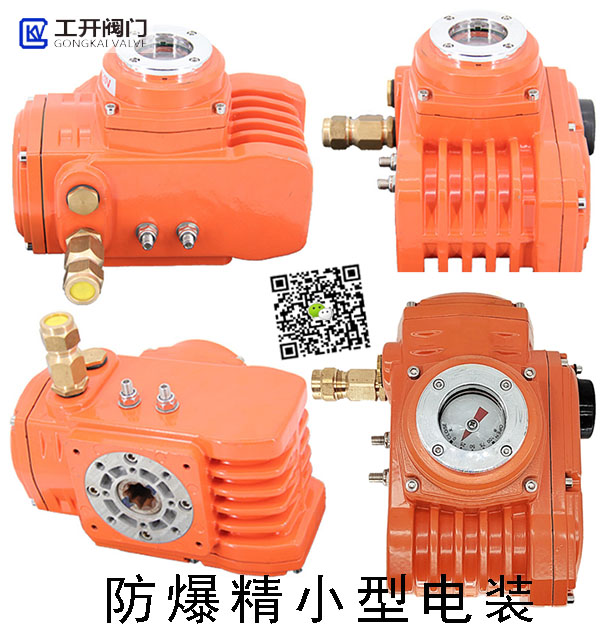

EX防爆電動絲扣球閥Q911F由防爆精小型電動執行機構與絲扣球閥組合而成，是一種專門應用于易燃易爆工況的電動防爆閥門。防爆電動球閥上的電氣元件要求都做防火、防靜電處理，且都達到防爆標準，防爆等級為ExdⅡBT4(CT6)、防護等級為IP67。電動防爆球閥輸入相關電源信號即可控制閥門開關，輸入4-20mA信號及220V電源即可控制球閥運轉進行比例調節，達到對管路中介質流量大小、壓力、溫度等參數的自動化控制，廣泛應用于天然氣、污水、燃氣、煤礦、化工等防爆場合。
防爆電動球閥是指球閥上的電動執行器達到防爆的標準，使用在要求防爆的場合中，如液體或氣體等化工行業易燃易爆的地方，用于閥門的開啟、關閉或調節。防爆閥門可分為有本安型和隔爆型兩種，本安型用的是直流電機，防爆型用的交流電機，操作人員既能在控制室內遠距離對閥門進行控制，也能在現場進行操作。
防爆電動絲扣球閥性能規范
| 公稱通徑 | DN15～DN100(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、6.4MPa |
| 連接形式 | 內螺紋 |
| 驅動方式 | 防爆電源驅動，可帶手動裝置，精小型電裝 |
| 電源電壓 | AC220V、AC380V（其他定制DC24等） |
| 動作范圍 | 0～90° |
| 結構形式 | 三片式球閥 |
| 閥體材質 | 碳鋼、不銹鋼304、316、316L |
| 信號反饋 | 有源信號、S無源信號 |
| 動作時間 | 30S-60S（可定制快開） |
| 適用溫度 | -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯) |
| 適用介質 | 液體、油、空氣和腐蝕性介質等 |
| 控制方式 | 開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制) |
Q911F防爆電動絲扣球閥主要外形及連接尺寸
| DN | in | d | L | H |
| 15 | 1/2" | 15 | 75 | 72 |
| 20 | 3/4" | 20 | 80 | 82 |
| 25 | 1" | 25 | 90 | 90 |
| 32 | 1-1/4" | 32 | 110 | 95 |
| 40 | 1-1/2" | 38 | 120 | 105 |
| 50 | 2" | 50 | 140 | 113 |
| 65 | 2-1/2" | 63.5 | 185 | 149 |
| 80 | 3" | 76 | 205 | 159 |
| 100 | 4" | 100 | 225 | 165 |
