ZZV、ZZC自力式微壓調節閥_ZZVP型自力式微壓調節閥_氮封閥調壓安全閥
更新：2024/11/5 10:12:31??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZZV、ZZC，ZZVP，ZZCP，ZZCN
產品介紹
ZZV、ZZC自力式微壓調節閥/ ZZVP型自力式微壓調節閥是一種不用外來能源的節能型產品，利用工藝管道中介質的壓力變化與信號進行比較，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力、差壓值。采用平衡單座閥，在運行中可對設定值進行調整等特點。因而適用于工業爐燃燒統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。
ZZCP-1型差壓閥，采用平衡型單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。
ZZCN-10型差壓閥采用雙座閥，流量系數大，將閥芯正、倒裝，可組成二個不同品種的調節閥產品。該產品適用于各種工業爐燃燒系統控制兩種燃料氣體混合比流量或用于氫冷發電機組密封油系統中，同時，還可用于各種工業氣體的減壓、穩壓或泄壓的自動控制。
自力式微壓調節閥工作原理：自力式微壓調節閥是一種不需外來能源的節能型產品，利用工藝管道中的壓力變化與信號進行比較，使被調介質的力與執行機構的輸出力平衡，以達到確定的壓力、差壓值，主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，以達到理想的燃燒條件。可用于汽輪發電機密封油系統中，確保發電機組正常安全運行并提高發電效率。可用于煤氣、天然氣、液化氣、石油氣、氮氣等各種工業氣體的減壓、微壓調節。該閥也可應用于石油、化工、冶金、制藥等工業部門過程中差壓或微壓，平衡系統的自動調節。

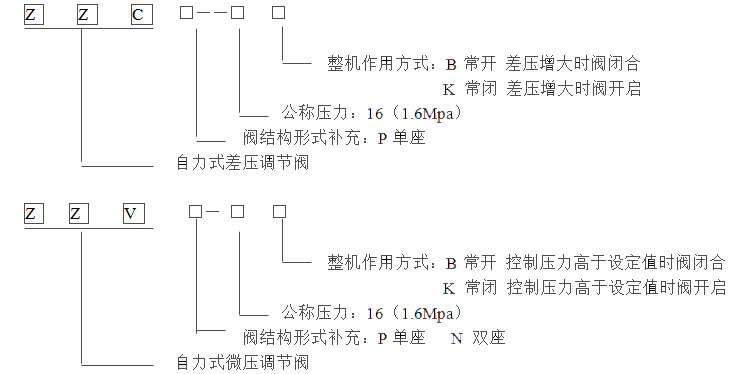

ZZV、ZZC自力式微壓調節閥型號編制
ZZV、ZZC自力式微壓調節閥技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 額定流量（KV） | 單座（P） | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| 雙座（N） | ─ | ─ | ─ | ─ | 50 | 83 | ─ | ─ | |
| 額定行程（mm） | 6 | 8 | 10 | 15 | 20 | ||||
| 調節精度（%） | ±10 | ||||||||
| 公稱壓力PN（MPa） | ZZC | 0.10 1.0 | |||||||
| ZZV | 0.10 | ||||||||
| 介質溫度（℃） | ≤80 | ||||||||
| 允許泄漏量（L/h） | 單座（P） | 10-4×閥額定容量 | |||||||
| 雙座（N） | 103×閥額定容量 | ||||||||
| 壓力調節范圍（Kpa） |
0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、 31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90 |
||||||||
ZZV、ZZC自力式微壓調節閥零部件材質
| 材料代號 | C（WCB） | P（304） | R（316） | |
| 主要零件 | 閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、 | |||
| 墊片 | 聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 | |||
| 上下膜蓋 | A3鋼板沖壓 | |||
| 波紋膜片 | 丁晴橡膠、耐油橡膠、氟橡膠 | |||
| 彈簧 | 60Si2Mn | |||
| 波紋管 | 1Cr18Ni9Ti | |||

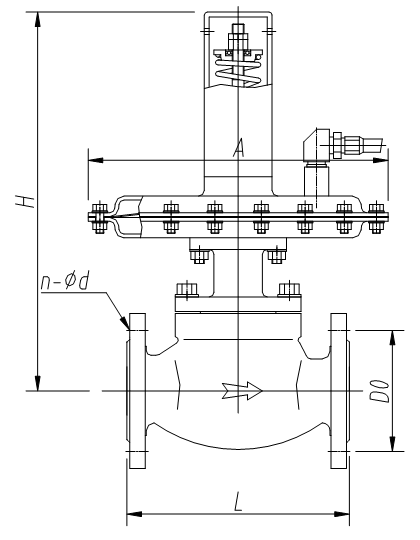

ZZV、ZZC自力式微壓調節閥結構尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
| φA | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | 394 | |
| ZZV 自力式微壓調節閥 | H | 378 | 460 | 370 | 445 | 460 | 490 | 490 | 510 | 720- |
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 480 | |
| ZZC 自力式差壓調節閥 | H | 378 | 465 | 365 | 445 | 455 | 490 | 490 | 510 | ─ |
| L | 150 | 160 | 180 | 200 |
230 222 |
290 220 |
310 | 350 | ─ | |
| 重量kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 45 | 56 | |
| 信號接頭螺紋 | M16×1.5 | |||||||||
