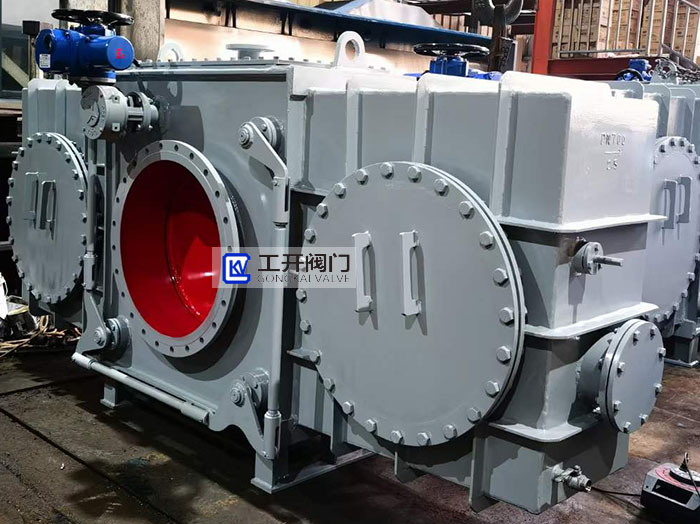

FF943X電動封閉式插板閥|全封閉式插板閥|煤氣管路專用插板閥

更新：2025/3/20 9:50:43??????點擊：

品牌：???上海工開閥門
型號：???FF943X-2.5

產品介紹

FF943X電動封閉式插板閥|全封閉式插板閥|煤氣管路專用插板閥，為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏，避免了環境的污染，具有較好的抗管道外力強度，電動裝置的設置在外部，以維護檢查，人員近距離操作的安全性能較高。閥門在設計上吸收了眼睛閥浮動閥板的優點；壓緊傳動機構采用；齒圈、齒輪、梯形螺紋絲杠副同步雙向壓緊。左、右旋梯形螺紋絲杠同步壓緊的優點是；起動力矩小，螺紋副自鎖性好，閥門密封可靠。閥板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。本閥地面可配置防爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上設備。

上海工開閥門封閉式插板閥結構：插板閥由前閥體、后閥體、閥板、伸縮體、左右密封箱體、通板和盲板及切換裝置、松開夾緊裝置等組成。冶金閥門的松開夾緊裝置采用電動裝置驅動，通過鏈輪、鏈條與絲桿螺母副連接，驅動波紋管的伸縮來實現閥體密封座夾緊或松開。閥門采用鏈輪式多點夾緊機構，密封圈為雙面密封，安裝于閥板上，密封可靠，方便更換。閥板頂部導軌裝有縱向和橫向移動機構，側面裝有彈簧機構和限位輪。當松開夾緊機構將閥板松開時，彈簧機構頂浮閥板至限位輪。

封閉式插板閥特點——
1、閥門采用全封閉結構，操作時介質不會向外泄漏，操作安全環境污染。
2、閥體采用整體框架式結構，剛性好，能承受高的介質壓力。
3、密封副部位采用不銹鋼與橡膠密封，密封圈為雙凸型密封可靠。
4、密封圈裝在閥板上，便于更換。
5、伸縮體與固定套之間采用多層波紋管連接，適用壽命長，密封更可靠，波紋管內安裝填料式耐磨套，粉塵不進入波紋管內。
6、夾緊機構采用閉環式多點夾緊，同步性好。
7、特制的控桿和頂輪機構，確保閥板運行無摩擦。
8、設有氮?dú)獯祾呖祝员愦祾唛y座和傳動部位積灰，開啟靈活。
9、底部設有排水管接口，將閥箱內積水排出。
10、夾緊、松開和閥板行走采用全電動驅動。操作方便，性能穩定，電裝帶手動機構，手、電動可實現無憂動切換。

FF943X電動封閉式插板閥|全封閉式插板閥|煤氣管路專用插板閥性能參數：

公稱通徑	DN300~2000
公稱壓力MPa	0.05MPa	0.1 MPa	0.15 MPa	0.25 MPa
密封試驗壓力MPa	0.055 MPa	0.11 MPa	0.165 MPa	0.275 MPa
強度試驗壓力MPa	0.075 MPa	0.15 MPa	0.225 MPa	0.375 MPa
密封材料	NBR橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
適用介質	空氣、煤氣、含塵煤氣及有毒、有害、易燃?xì)怏w
電源電壓	380V.AC 50HZ
驅動方式	手動、電動、氣動、電動推桿、電液動推桿

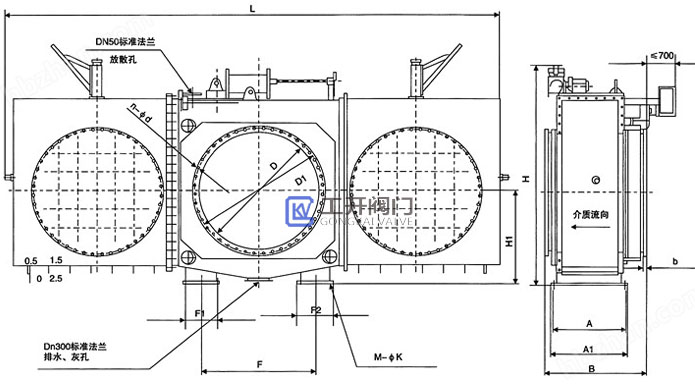

FF943X電動封閉式插板閥|全封閉式插板閥|煤氣管路專用插板閥外形尺寸和結構圖

DN	D	D1	Β	b	n-Φd	Η	H1	L	A	A1	F	F1	F2	Μ-ΦΚ	功率(KW)		重量(Kg)
DN	D	D1	Β	b	n-Φd	Η	H1	L	A	A1	F	F1	F2	Μ-ΦΚ	走板	夾板	PN0.05 PN0.10	PN 0.15 PN 0.25
400	540	495	600	18	16-22	1250	510	2420	600	680	500	160	220	4-23	1.1	1.5	1080	1210
450	595	550	600	18	16-22	1380	560	2480	600	680	500	160	220	4-23	1.1	1.5	1160	1250
500	645	600	600	18	20-22	1600	600	2610	600	680	500	160	220	4-23	1.1	1.5	1250	1300
600	755	705	800	24	20-26	1750	680	2720	600	680	900	280	340	8-23	1.1	1.5	1315	1450
700	860	810	800	24	24-26	1884	720	2815	600	680	950	280	340	8-23	1.1	1.5	1585	1700
800	975	920	800	24	24-30	1970	800	3115	600	680	1045	280	340	8-23	1.5	2.2	1870	2050
900	1075	1020	800	24	24-30	2086	880	3640	600	680	1250	280	340	8-23	2.2	2.2	2350	2550
1000	1175	1120	800	24	28-30	2250	960	3940	820	910	1250	280	340	8-23	2.2	2.2	2850	3050
1200	1375	1320	1200	26	32-30	2837	1165	5930	1100	1180	1060	480	560	8-33	1.1	1.5	3537	3720
1400	1575	1520	1200	26	36-30	3057	1285	6530	1100	1220	1400	480	560	8-33	1.1	1.5	4370	4800
1600	1790	1730	1200	32	40-30	3257	1385	7130	1100	1180	1560	480	560	8-33	1.5	2.2	5200	5700
1800	1990	1930	1400	32	44-30	3400	1428	7730	1100	1180	1750	230	560	8-33	2.2	2.2	5940	6430
2000	2190	2130	1400	32	48-30	4010	1850	8400	1200	1280	1800	230	560	8- 33	2.2	2.2	7180	7850
2200	2405	2340	1600	32	52-30	4110	1950	9050	1200	1280	1900	230	560	8-33	2.2	2.2	8430	9250
2400	2605	2540	1600	32	56-33	4365	2050	9600	1200	1280	2360	230	560	8-33	2.2	2.2	9760	10500
2600	2805	2740	1800	34	60-33	4565	2150	10200	1340	2100	2460	300	600	8-36	2.2	2.2	1200	13200
2800	2960	3030	1800	36	64-36	4765	2250	10800	1340	2100	2532	300	600	8-36	2.2	2.2	1500	16100

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，上海工開閥門將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
