一片式球閥-螺紋不銹鋼球閥-一片式內螺紋球閥Q11F-不銹鋼球閥
更新：2022/10/27 10:24:32??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q11F
產品介紹
Q11F一片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
一片式內螺紋球閥均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作。
一片式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

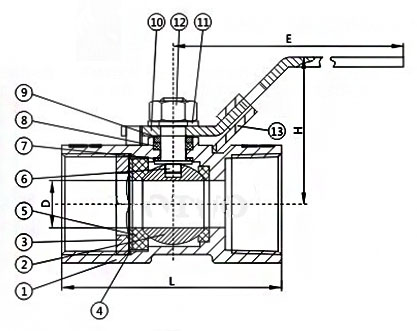

Q11F一片式球閥主要性能規范
|
序號 |
零件名稱Partname |
材質Material |
|
1 |
密封圈Jointring |
聚四氟乙烯PTFE |
|
2 |
球體Ball |
不銹鋼SS316 |
|
3 |
密封墊Jointgasket |
聚四氟乙烯PTFE |
|
4 |
閥蓋Cap |
不銹鋼SS316 |
|
5 |
閥體Body |
不銹鋼CF8M |
|
6 |
閥桿Stem |
不銹鋼SS316 |
|
7 |
止推墊圈Thrusywasher |
聚四氟乙烯PTFE |
|
8 |
填料Stempacking |
聚四氟乙烯PTFE |
|
9 |
填料壓蓋螺母Glandnut |
不銹鋼SS304 |
|
10 |
墊圈Stemwasher |
不銹鋼SS304 |
|
11 |
閥桿螺母Stemnut |
不銹鋼SS304 |
|
12 |
手柄套Handlecover |
塑料Plastic |
|
13 |
手柄Handle |
不銹鋼SS304 |
Q11F一片式球閥主要外形結構尺寸
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
58 |
60 |
72 |
78 |
83 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
|
重量WT（g） |
55 |
95 |
165 |
250 |
405 |
525 |
850 |
1400 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
