ZCM煤氣電磁閥-天然氣電磁閥-燃氣緊急切斷閥-常閉電磁閥
更新：2022/12/27 9:29:31??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZCM
產品介紹
ZCM煤氣電磁閥是由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。本系列電磁閥適用于城市煤氣、液化石油氣,天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換,進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
ZCM煤氣電磁閥工作原理：
煤氣電磁閥系一次開閥的直動式低壓電磁閥。控制介質通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。
電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。
常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。
ZCM煤氣電磁閥主要性能規范
| 公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
| 工作介質 | 煤氣、液化石油氣和天然氣 | ||||||||||||||||
| 介質溫度℃ | -20~80 | ||||||||||||||||
| 環境溫度℃ | -40~60 | ||||||||||||||||
| 公稱壓力(MPa) | 1.0 | ||||||||||||||||
| 工作壓差(MPa) | 0~0.03 | 0~0.1 | |||||||||||||||
| 安裝方式 | 垂直安裝 | ||||||||||||||||
| 電源電壓 | AC220V其它規格可作特殊訂貨 | ||||||||||||||||
| 工作電流 (A) | 直流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | |||||||||||
| 交流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.1 | ||||||||||||
| 功率 (VA) | 直流 | 26 | 33 | 80 | 140 | 220 | |||||||||||
| 交流 | 26 | 33 | 80 | 140 | 220 | ||||||||||||
| 防爆標志 | E×dIIBT4 | ||||||||||||||||

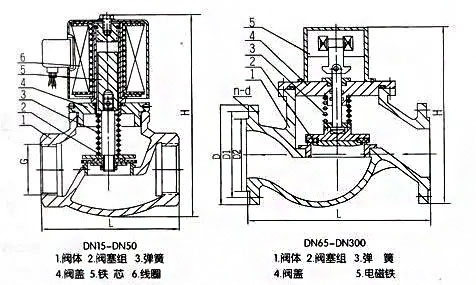

ZCM煤氣電磁閥外形結構尺寸
|
公稱通徑 DN |
內螺紋連接 | 法蘭連接 | |||||||||
| 內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
| 32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
| 40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| 65 | - | - | - | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 |
| 80 | - | - | - | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8-Φ18 |
| 100 | - | - | - | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8-Φ18 |
| 125 | - | - | - | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8-Φ18 |
| 150 | - | - | - | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8-Φ22 |
| 200 | - | - | - | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 |
| 250 | - | - | - | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 |
| 300 | - | - | - | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 |
| 350 | - | - | - | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-Φ22 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
