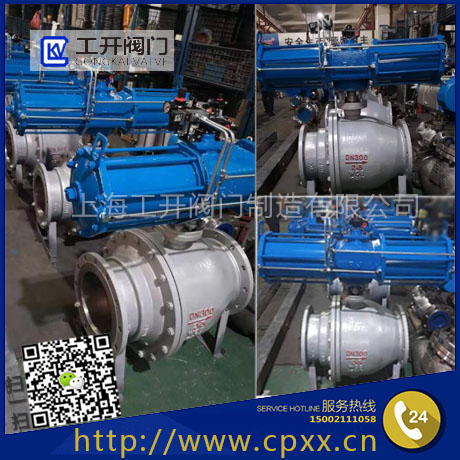

Q647MF氣動卸灰球閥-氣動噴煤球閥-噴煤粉專用球閥-固定球閥
更新：2024/1/23 15:03:26??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q647MF-2.5C、Q647MF-6C、Q647MF-10C
產品介紹
Q647MF氣動卸灰球閥屬于噴煤粉專用球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統。Q647MF氣動卸灰球閥/氣動噴煤球閥/噴煤粉專用球閥是一款固定球閥。
噴煤粉專用球閥執行機構有手動、氣動、液動、電動等，可遠距離控制或計算機程控，單向密封和進口縮孔式結構，特別適用于噴煤粉的氣固二項介質中，不會積灰卡阻；密封圈、密封座、球體采用專門材料和特殊工藝處理，耐磨損、壽命長。密封圈裝有自動磨損補償裝置，不會因使用一段時間后磨損產生泄漏。
氣動卸灰球閥特點：
1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。
2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。
3.閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所；
4.根據客戶需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5.密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計。
6.根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封。
7.還具有結構緊湊、啟閉靈活、安裝維修方便等特點。
Q647MF氣動卸灰球閥性能規范

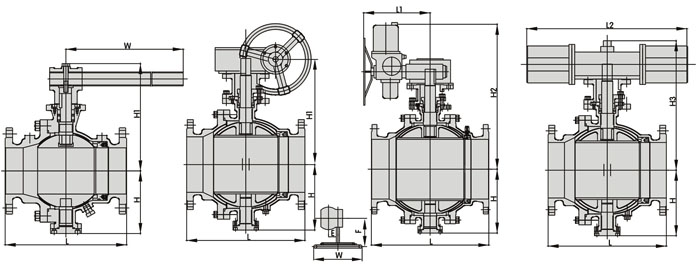

Q647MF氣動卸灰球閥外形結構尺寸
| 公稱壓力 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| 系列1L | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | |
| 系列2L | - | - | - | - | - | - | 500 | 600 | 700 | 800 | 900 | - | 1000 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | |
| 手動 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 |
| E | - | - | - | - | - | - | 115 | 116 | 171 | 171 | 257 | 257 | 257 | |
| F | - | - | - | - | - | - | 350 | 350 | 400 | 420 | 400 | 420 | 400 | |
| W | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | |
| WT(KG) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 576 | 864 | 1280 | 1600 | |
| 電動 | H2 | - | - | - | - | - | 554 | 600 | 652 | 760 | 770 | 830 | - | 940 |
| L1 | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 400 | - | 410 | |
| 氣動 | H3 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1127 | 1127 | 1468 | 1538 |
| L2 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1060 | 1060 | 1360 | 1360 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
