Q911F電動內螺紋球閥-電動不銹鋼絲扣三片式球閥-電動絲扣球閥
更新：2022/8/25 9:11:29??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q911F-16P
產品介紹
Q911F電動內螺紋球閥采用直連的方式，將電動執行機構與內螺紋三片式球閥連接組合而成，一般口徑在DN50以下的比較常見。三片式球閥由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動三片式球閥的優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。
電動不銹鋼絲扣三片式球閥工作原理：
Q911F電動三片式球閥有輸入控制信號(4-20mAADC或1-5VDC)及單相電源即可控制運轉，通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截斷，可設計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。
Q911F電動內螺紋球閥產品特點：
1、三片式電動球閥流體阻力小，是所有閥類中流體阻力較小的一種。
2、全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，實現比例調節動作。
3、球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
Q911F電動內螺紋球閥性能規范
| 公稱通徑 | DN15～DN100(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、6.4MPa |
| 連接形式 | 內螺紋 |
| 驅動方式 | 電源驅動（可防爆，可帶手動裝置），精小型電裝 |
| 電源電壓 | AC220V、AC380V（其他定制DC24等） |
| 動作范圍 | 0～90° |
| 結構形式 | 三片式球閥 |
| 閥體材質 | 碳鋼、不銹鋼304、316、316L |
| 信號反饋 | 有源信號、S無源信號 |
| 動作時間 | 30S-60S（可定制快開） |
| 適用溫度 | -29～180°C(增強四氟乙烯)、-29～300°C(對位聚苯) |
| 適用介質 | 液體、油、空氣和腐蝕性介質等 |
| 控制方式 | 開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制) |

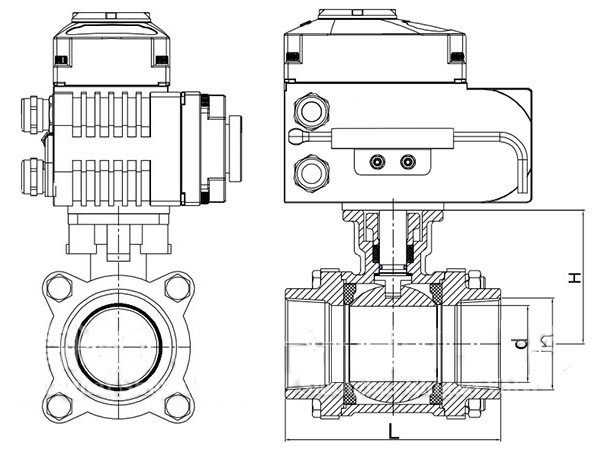

Q911F電動內螺紋球閥主要外形及連接尺寸
| DN | in | d | L | H |
| 15 | 1/2" | 15 | 75 | 72 |
| 20 | 3/4" | 20 | 80 | 82 |
| 25 | 1" | 25 | 90 | 90 |
| 32 | 1-1/4" | 32 | 110 | 95 |
| 40 | 1-1/2" | 38 | 120 | 105 |
| 50 | 2" | 50 | 140 | 113 |
| 65 | 2-1/2" | 63.5 | 185 | 149 |
| 80 | 3" | 76 | 205 | 159 |
| 100 | 4" | 100 | 225 | 165 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
