D41X手柄法蘭蝶閥-手動蝶閥-軟密封蝶閥-橡膠蝶閥-中線蝶閥
更新：2020/11/24 14:40:38??????點擊：
- 品牌：???上海工開
- 型號：???D41X

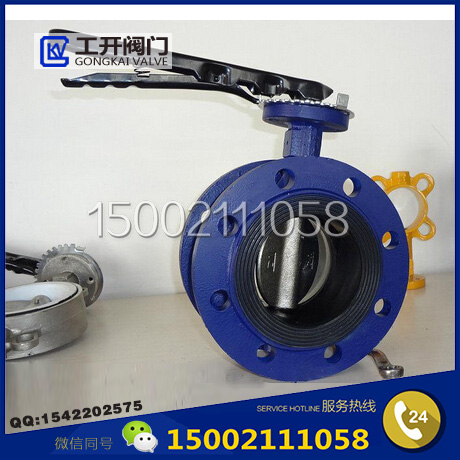

產品介紹
D41X手柄法蘭蝶閥由橡膠密封蝶閥和鑄鐵、碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃。在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著閥桿軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門處于全開狀態。
D41X手柄法蘭蝶閥特點：
1、設計結構新穎，整體尺寸小，重量輕。
2、蝶板采用雙偏心，啟閉迅速，操作輕便省力。
3、蝶板與密封圈間無滑動摩擦，密封面耐磨損，使用壽命長，密封可靠，易調整。
D41X手柄法蘭蝶閥主要性能規范
| 公稱通徑 | DN（mm） | 50～800 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |||
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 | |||
| 密封圈 | 各種橡膠、聚四氟 | |||
| 閥桿 | 2Cr13、不銹鋼 | |||
| 填料 | O型圈、柔性石墨O | |||
D41X手柄法蘭蝶閥密封材料
| 材料品種 | 氯丁橡膠(CR) | 天然橡膠(NR) | 丁腈橡膠(NBR) | 乙丙橡膠(EPDM) | 聚四氟乙烯(PTFE) | 硅橡膠(SI) | 氟橡膠(FPM) |
| 耐最高溫度 | 82℃ | 93℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

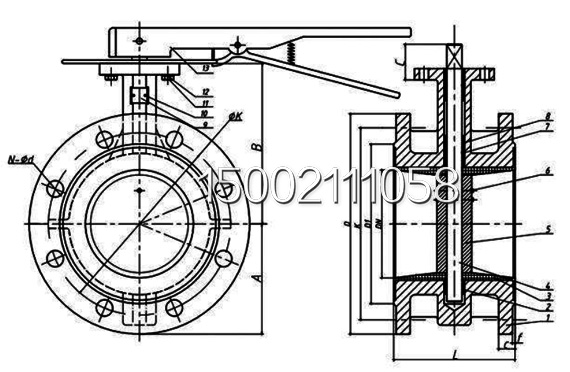

D41X手柄法蘭蝶閥主要零外形及連接尺寸
| 通徑 | 主要尺寸 | 0.25MPa～0.6MPa | 1.0MPa | 1.6MPa | |||||||||
| mm | inch | L | H | H1 | D | D1 | Z-φd | D | D1 | Z-φd | D | D1 | Z-φd |
| 80 | 3 | 114 | 115 | 235 | 185 | 150 | 418 | 195 | 160 | 4-18 | 195 | 160 | 8-18 |
| 100 | 4 | 127 | 120 | 240 | 205 | 170 | 4-18 | 215 | 180 | 8-18 | 215 | 180 | 8-18 |
| 125 | 5 | 140 | 130 | 270 | 235 | 200 | 8-18 | 245 | 210 | 8-18 | 245 | 210 | 8-18 |
| 150 | 6 | 140 | 150 | 300 | 260 | 225 | 8-18 | 280 | 240 | 8-23 | 280 | 240 | 8-23 |
| 200 | 8 | 152 | 180 | 300 | 315 | 280 | 8-18 | 335 | 295 | 8-23 | 335 | 295 | 12-23 |
| 250 | 10 | 250 | 220 | 400 | 370 | 335 | 12-18 | 390 | 350 | 12-23 | 405 | 355 | 12-25 |
| 300 | 12 | 270 | 250 | 410 | 435 | 95 | 12-23 | 440 | 400 | 12-23 | 460 | 410 | 12-25 |
| 350 | 14 | 290 | 270 | 460 | 485 | 445 | 12-23 | 500 | 460 | 16-23 | 520 | 470 | 16-25 |
| 400 | 16 | 310 | 290 | 510 | 435 | 495 | 16-23 | 565 | 515 | 16-25 | 585 | 525 | 16-30 |
| 450 | 18 | 330 | 320 | 560 | 500 | 550 | 20-23 | 615 | 565 | 20-25 | 640 | 585 | 20-30 |
| 500 | 20 | 350 | 360 | 590 | 640 | 600 | 20-23 | 670 | 620 | 20-25 | 705 | 650 | 20-34 |
| 600 | 24 | 390 | 390 | 660 | 755 | 705 | 20-25 | 780 | 725 | 20-30 | 840 | 770 | 20-41 |
| 700 | 28 | 430 | 460 | 780 | 860 | 810 | 24-25 | 895 | 840 | 24-30 | 910 | 840 | 24-41 |
| 800 | 32 | 470 | 530 | 850 | 975 | 920 | 24-30 | 1010 | 950 | 24-34 | 1020 | 950 | 24-41 |
