Q611F氣動球閥-氣動三片式內螺紋球閥-氣動絲扣球閥
更新：2022/7/11 9:59:55??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q611F、Q611H
產品介紹
Q611F氣動三片式球閥是由三片式螺紋球閥與氣動執行器連接組成，采用三段式結構，由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。
氣動三片式球閥根據作用形式分為雙作用和單作用，單作用形式具有彈簧復位功能，可在遇到故障或沒有氣源時，自動歸位到開啟或關閉的狀態。
氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控制閥門。
Q611F氣動三片式球閥工作原理：
Q611F氣動三片球閥是由氣動執行器與三片式球閥組成，利用壓縮空氣作為能源，接受氣動信號或電氣定位器等附件信號進行工作，具有結構簡單、操作方便等優點。提高了使用壽命，氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，廣泛應用于生產過程自動控制系統中的調節或開關操作場合。
Q611F氣動三片式球閥性能參數
| 公稱通徑 | DN15～DN100(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、4.0、6.4MPa |
| 連接方式 | 內螺紋 |
| 氣源驅動 | 壓縮空氣4-6bar(可帶手輪) |
| 溫度范圍 | 軟密封:-30～180℃；硬密封:-40～425℃ |
| 閥體結構 | 三片式球閥（開度可選） |
| 密封材料 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H） |
| 適用介質 | 氣體、液體、油類、腐蝕性介質等 |
| 閥體材質 | 開關模式（開關兩位控制），調節型（4-20mA信號） |

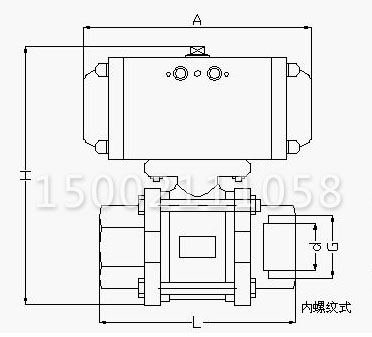

Q611F氣動三片式球閥主要零外形及連接尺寸
| 公稱通徑 | 內螺紋連接 | |||||
| mm | inch | D | L | H | G | A |
| 10 | 3/8 | 10 | 60 | 157 | 3/8″ | 140 |
| 15 | 1/2 | 15 | 75 | 168 | 1/2″ | 140 |
| 20 | 3/4 | 20 | 80 | 170 | 3/4″ | 140 |
| 25 | 1 | 25 | 90 | 180 | 1″ | 140 |
| 32 | 11/4 | 32 | 110 | 185 | 11/4″ | 164 |
| 40 | 11/2 | 38 | 125 | 200 | 11/2″ | 164 |
| 50 | 2 | 50 | 144 | 210 | 2″ | 190 |
| 65 | 21/2 | 64 | 186 | 230 | 21/2″ | 210 |
| 80 | 3 | 78 | 206 | 250 | 3″ | 247 |
| 100 | 4 | 98 | 240 | 270 | 4″ | 247 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
