Z81X溝槽閘閥-溝槽式明桿彈性座封閘閥-消防閘閥-溝槽式明桿閘閥
更新：2023/3/22 10:14:53??????點擊：
- 品牌：???上海工開閥門
- 型號：???Z81X-16Q
產品介紹
Z81X溝槽閘閥，溝槽式明桿彈性座封閘閥，消防閘閥，溝槽式明桿閘閥，是由手輪、閥體、螺栓、閥桿、包膠板、密封圈等組成的，采用溝槽式連接，具有安裝簡易，省時省力，降低安裝成本等優點，常用于消防系統的給排水管網的一款軟密封閘閥。另外，Z81X溝槽明桿閘閥可以較直觀閥門開度，啟閉迅速可靠，故常應用消防及工業系統，一般安裝于距地面較高位置。
溝槽閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點。而且Z85X溝槽式連接方式安裝簡易方便、大大提供工作效率、降低安裝成本。
Z81X溝槽閘閥主要性能規范
| 名稱 | 材料 |
| 閥體 | 球墨鑄鐵 |
| 閥瓣 | 球鐵，外覆丁腈橡膠 |
| 螺栓 | 鍍鋅 |
| 密封圈 | NBR |
| 閥蓋 | 球墨鑄鐵 |
| 閥桿 | 不銹鋼 |
| 0型密封圈 | NBR |
| 軸蓋 | 球墨鑄鐵 |
| 防塵罩 | NBR |
| 手輪 | 鑄鐵 |
| 緊固螺母 | 鍍鋅 |
| 技術參數 | |
| 壓力等級 | 1.0MPa 1.6MPa |
| 密封試驗 | 1.5MPa 2.4MPa |
| 工作溫度 | 0-80℃ |
| 適用介質 | 水、油、氣等 |

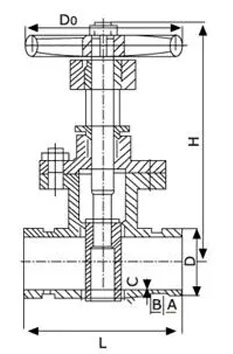

Z81X溝槽閘閥結構尺寸
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 0D | 60 | 76 | 89 | 114 | 140 | 165 | 219 | 273 | 325 |
| A | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 |
| B | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 |
| C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 |
| L | 145 | 160 | 170 | 180 | 200 | 240 | 275 | 325 | 355 |
| H | 203 | 222 | 257 | 294 | 355 | 409 | 504 | 750 | 880 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
