燃氣法蘭球閥-鑄鋼天然氣煤氣液化氣專用閥防火防靜電
更新：2023/11/22 11:20:50??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q41F-16C
產品介紹
天然氣，燃氣，煤氣等管道是屬于特殊場合，其安全性和特殊性應該充分考慮和選擇合適的燃氣球閥。燃氣球閥就是指適用在天然氣、人工煤制氣、液化氣的長輸管線、城市燃氣輸配管網，是根據GB／T12237-2007《石油、石化及相關工業用的鋼制球閥》、GB／T12224-2005《鋼制閥門般要求》及相關閥門標準要求制造，具有防火、防靜電、性能安全、可靠、抗腐蝕性能高等的球閥。可專門用于天然氣、煤氣、液化氣等燃氣及非腐蝕性氣體管道控制和流量控制。采用90°傳動，故開關方便迅速，可以實行快速啟閉。
燃氣法蘭球閥的特點：
1、燃氣球閥防靜電、防火裝置；具有燃氣球閥具有彈簧靜電導出裝置，即在球體與閥桿、閥桿與閥體之間設置導電彈簧，使球體與閥桿及閥桿與閥體之間形成靜電通道，達到清除靜電的目的。避免靜電打火點燃易燃介質，確保系統安全。當萬發生火災而使聚四乙烯等軟密封圈燒損時，球閥仍然能夠可靠操作并具有良好的密封性能，以防止火災的擴大，專門為燃氣、液化氣管道設計的球閥設有防靜電、防火裝置；
2、燃氣球閥的主要密封易損件如閥座等零件要求壽命長。所以上海工開閥門生產的燃氣球閥采用PTFE（特氟隆）等材料作為密封，具有良好潤滑性和彈性，與球體摩擦系小，使用壽命長。
3、燃氣球閥經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制，能滿足用戶的各種工況使用要求；
4、燃氣球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質。
5、燃氣球閥的流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等，并且成直線想通，介質流過球閥，相當于流過一段直通的管子，,在各類閥門中球閥的流體阻力最小。
燃氣法蘭球閥性能規范
| 閥體閥蓋 | 碳素鋼 WCB |
| 球體 | 不銹鋼 304SS |
| 密封圈 | PTFE(特氟隆)-聚四氟乙烯 |
| 閥桿 | 鉻不銹鋼Cr13 |
| 閥桿填料 | 聚四氟乙烯 |
| 中法蘭螺母/螺栓 | 35# |
| 適用溫度 | -40~+80℃ |
| 適用介質 | 燃氣、天然氣，液化石油氣、煤氣等 |

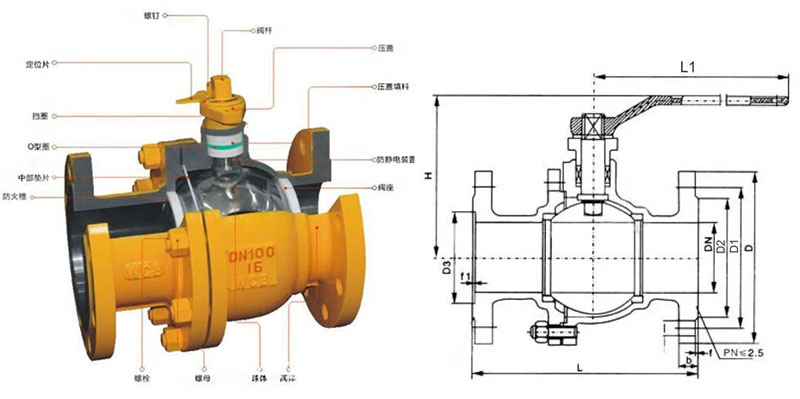

燃氣法蘭球閥外形結構尺寸
| DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
| 25 | 150 | 115 | 85 | 65 | 58 | 16 | 2 | 4-14 | 150 |
| 32 | 165 | 135 | 100 | 75 | 66 | 18 | 2 | 4-18 | 160 |
| 40 | 180 | 145 | 110 | 85 | 76 | 18 | 3 | 4-18 | 175 |
| 50 | 200 | 160 | 125 | 100 | 88 | 20 | 3 | 4-18 | 185 |
| 65 | 220 | 180 | 145 | 120 | 110 | 22 | 3 | 8-18 | 200 |
| 80 | 250 | 195 | 160 | 135 | 121 | 22 | 3 | 8-18 | 220 |
| 100 | 320 | 135 | 190 | 160 | 150 | 24 | 3 | 8-23 | 248 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-25 | 380 |
| 150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 8-25 | 420 |
| 200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-25 | 530 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
