D41F-10P手動法蘭蝶閥-D41F-16P不銹鋼法蘭蝶閥-襯四氟法蘭蝶閥-翻板閥
更新：2023/11/14 10:58:50??????點擊：
- 品牌：???上海工開閥門
- 型號：???D41F-10P，D41F-16P
產品介紹
D41F-10P/D41F-16P手動法蘭蝶閥，不銹鋼法蘭蝶閥，襯四氟法蘭蝶閥，驅動裝置是手柄，啟閉迅速，精確開關，流量控制；閥體304不銹鋼，堅固耐用，有很好的耐腐蝕性；密封材質為PTFE,耐高溫耐腐蝕，不沾附無毒害。該體型可通用PN10/PN16，日標5K/10K，美標150LB的連接標準。經常被用于一些具有嚴重腐蝕性介質液體和氣體的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐的工業管道中的輸送。
手動法蘭蝶閥-手柄法蘭蝶閥，又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥，D41F-16P襯氟法蘭蝶閥的工作原理是關閉件(閥瓣或蝶板)為圓盤，圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量。
D41F-10P/D41F-16P手動法蘭蝶閥性能規范
D41F-10P/D41F-16P手動法蘭蝶閥，不銹鋼法蘭蝶閥，襯四氟法蘭蝶閥| 閥體 | 304 |
| 閥板 | 304 |
| 密封 | PTFE |
| 工作壓力 | PN10/PN16 |
| 適用溫度 | -20°~150° |

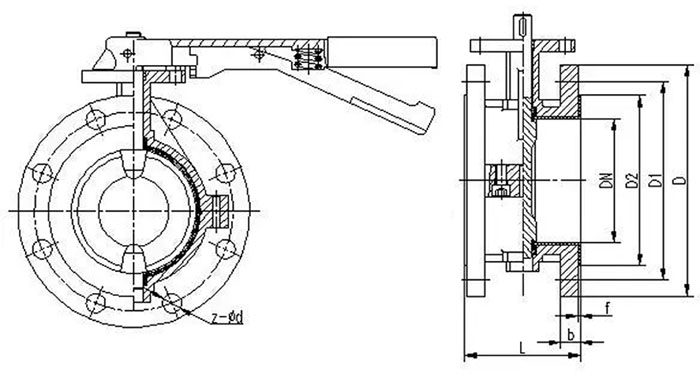

D41F-10P/D41F-16P手動法蘭蝶閥外形結構尺寸
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
| 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 280 | 240 | 210 | 3 | 28 | 8-φ18 |
| 200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
| 300 | 12 | 270 | 440 | 400 | 368 | 3 | 28 | 12-φ23 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
