Z45W不銹鋼暗桿閘閥-法蘭式暗桿閘閥-硬密封暗桿閘閥
更新：2022/11/11 10:14:06??????點擊：
- 品牌：???上海工開閥門
- 型號：???Z45W-16P DN150
產品介紹
Z45W不銹鋼暗桿法蘭閘閥是一款暗桿(閥桿為不外露)式設計,適用于戶外工況.由手輪、閥體、閥蓋、閥桿、閘板、等重要部件組成.此型號不銹鋼材料有CF8/304、CF3/304L、CF8M/316、CF3M/316L等材料,廣泛應用于化工等領域。
暗桿閘閥采用支架封閉式，閥桿藏于內，所以就叫暗桿。不銹鋼暗桿閘閥主要用于戶外等場所以及風沙或灰塵比較多地方，以防止灰塵等雜物進入閥桿影響操作。
Z45W不銹鋼暗桿法蘭閘閥產品特點：
1、暗桿設計,適用于戶外及下水道等工況。
2、閥桿不易被灰塵及其他雜志侵入,不易磨損。
3、單楔式閘板設計,具有越關越緊密的特點,密封性能好。
4、結構合理,使用壽命長。
5、缺點是不適合高壓工況,只能用于低壓。
6、優質不銹鋼材料加工而成,耐腐蝕,耐高溫等優點。
7、多旋轉開關結構,轉動手輪可帶動閥桿(閥桿連接于閘板)起到啟閉作用。
8、轉動時與手輪與閥桿一同上升下降,順時針為關閉,逆時針為開啟。
Z45W不銹鋼暗桿法蘭閘閥主要性能規范
| 型號 | 公稱壓力MPa | 試驗壓力MPa |
工作 溫度 |
使用 介質 |
||
| 強度 | 密封（液） | 低壓密封（氣） | ||||
| Z45W | 1.0~2.5 | 1.5 | 1.1 | 0.6 | ≤200℃ | 酸、堿 |
| 型號 | 閥體 | 閥蓋 | 閘板 | 閥桿螺母 | 閥桿 | 填料 |
| Z45W | 不銹鋼 | 不銹鋼 | 銅 | 不銹鋼 | PTFE,油浸石棉盤根 | |

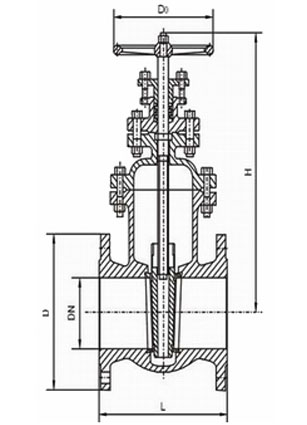

Z45W不銹鋼暗桿法蘭閘閥外形結構尺寸
|
口徑 DN(mm) |
Z45W-10 | |||
| L | D | H | D0 | |
| 40 | 165 | 145 | 250 | 160 |
| 50 | 180 | 160 | 270 | 180 |
| 65 | 195 | 180 | 300 | 180 |
| 80 | 210 | 195 | 330 | 200 |
| 100 | 230 | 215 | 410 | 200 |
| 125 | 255 | 245 | 470 | 240 |
| 150 | 280 | 280 | 550 | 240 |
| 200 | 330 | 335 | 700 | 320 |
| 250 | 380 | 390 | 830 | 320 |
| 300 | 420 | 445 | 960 | 400 |
| 350 | 450 | 500 | 1130 | 400 |
| 400 | 480 | 565 | 1345 | 500 |
| 450 | 510 | 615 | 1450 | 500 |
| 500 | 540 | 670 | 1650 | 720 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠?xún)價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.tshdhg.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
