ZZYP自力式壓力調節閥_鑄鋼不銹鋼材質自力式單座調節閥

更新：2024/10/30 15:28:30??????點擊：

品牌：???上海工開閥門
型號：???ZZYP-16C、ZZYP-16P

產品介紹

ZZYP自力式壓力調節閥是是一種無需外來能源，而只依靠被調介質自身的壓力變化達到自動調節和穩定閥前(或閥后)壓力為恒定值的一種節能型壓力調節閥。
ZZYP自力式壓力調節閥利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。該閥是一種理想的節能型產品，它廣泛應用于蒸汽的保壓與穩定，也適用于非腐蝕性氣體，低粘度液體介質減壓穩壓(閥后)或泄壓穩壓(閥前)的自動控制。

自力式壓力調節閥工作原理：介質由箭頭方向流入閥體，經閥座、閥芯節流后輸出。另路經取壓管（介質為蒸汽時加冷凝器）被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓的目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開度增大，直閥前壓力下降設定值為止。同理，如閥前壓力降低，作用在膜片上的力減小，由于彈簧的反作用力，帶動閥芯，使閥門的開度加小，直閥前壓力上升設定值為止。若閥前壓力小于設定值則該閥直是關閉的。

ZZYP自力式壓力調節閥特點：
1、自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
5、橡膠膜片式檢測，執行機構測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZYP自力式溫度調節閥技術參數

公稱通徑（DN）		20	25			32	40			50			65	80			100			125		150				200		250			300
額定流量系數（KV）		7	11			20	30			48			75	120			190			300		480				760		1100			1750
額定行程（mm）		8				10				14			20				25			40						50		60			70
公稱壓力		PN 16、40、64 CLASS150LB~300LB
壓力調節范圍（Kpa）		15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 *控制壓力盡量選擇在調節范圍中間值附件。
流量特性		快開
調節精度%		±5-10
使用溫度		-40℃≤不帶冷凝器≤200℃≤帶冷凝器≤350℃
允許泄漏量	硬密封（1/h）	單座：≤10-4閥額定容量（IV）級；套筒：≤5×10-4閥額定容量（II級）
	軟密封（1/h）	0.15		0.30				0.45			0.60				0.90			1.7			4.0			6.75			11.10			16.0
減壓比	max	10
	min	1.25
閥前壓力的min值
閥前壓力KPa		30			50				100			150				200			250				300		350				400
閥后壓力KPa		15-24			15-40				15-80			15-120				20-160			25-200				30-240		35-280				40-320
閥前壓力KPa		450			500				550			600				650			700				750		800				850
閥后壓力KPa		45-360			50-400				55-440			60-480				65-520			170-560				75-600		80-640				85-680
閥前壓力KPa		900			950				1000			1250				1500			2000				2500		3000
閥后壓力KPa		90-720			95-760				100-800			125-1000				150-1200			200-1600				250-2000		300-2400

ZZYP自力式溫度調節閥零部件材質

材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
	膜蓋	A3、A4鋼涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	彈簧	60Si2Mn
	導向套	HPb59-1

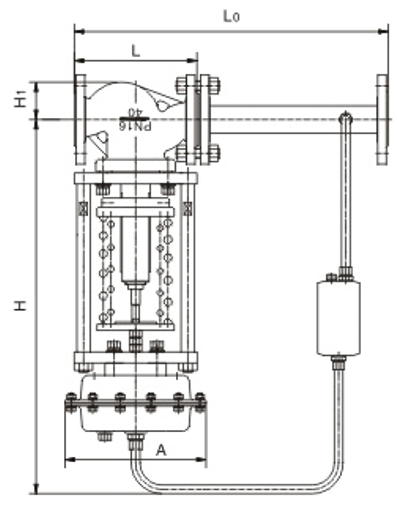

ZZYP自力式溫度調節閥結構尺寸

ZZYP自力式壓力調節閥結構尺寸

公稱通徑(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法蘭端間距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍(KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大約重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
導壓管接口螺紋			M16X1.5
